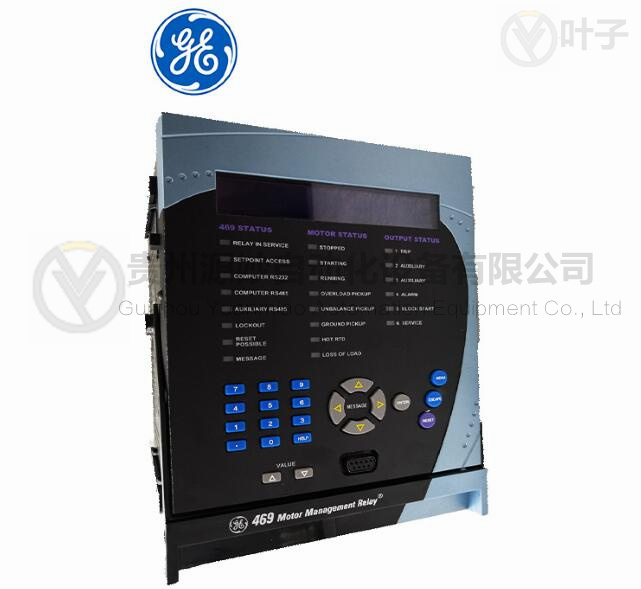

GE    繼電保護裝置

主要產品系列

UR 系列：這是 GE 較為知名的繼電保護裝置系列之一。它采用了同一硬件平臺，具備可插拔結構，具有模塊化設計的特點，能夠減少備品備件數量和維護成本。該系列產品功能多樣，涵蓋了線路保護（如 D30、D60、L60、L90 等）、發電機保護（如 G30、G60）、饋線保護（如 F35、F60）、電動機保護（如 M60）、變壓器保護（如 T35、T60）、母線保護（如 B30、B90）等多種保護功能。此外，UR 系列還擁有先進的通訊功能，內置以太網交換機模塊，可提供冗余網絡結構，能有效降低通訊成本。同時，搭配 URPC 軟件，可實現定值設置、事件分析、實時數據收集等功能，操作方便且安全性高。

功能介紹

一、核心保護功能：精準識別與故障隔離

多類型故障檢測

短路保護：通過監測電流驟增、電壓驟降等參數，快速識別三相短路、兩相短路、單相接地短路等故障，觸發斷路器跳閘，防止設備燒毀或電網崩潰。

過載保護：實時監控設備（如發電機、變壓器、電動機）的運行電流，當電流超過額定值且持續時間超過閾值時，發出報警或跳閘信號，避免設備因過熱損壞。

接地故障保護：針對中性點接地系統，通過零序電流 / 電壓檢測接地故障，尤其適用于電纜線路或易發生單相接地的場景，減少接地電弧對設備的損害。

過電壓 / 欠電壓保護：當系統電壓超過額定值（如雷擊、甩負荷導致過壓）或低于安全值（如系統故障導致欠壓）時，自動切斷電源或調整運行狀態，防止設備絕緣擊穿或電機堵轉。

設備專屬保護機制

發電機保護：涵蓋定子繞組接地、匝間短路、失磁、過勵磁等保護，例如通過負序電流檢測轉子不平衡故障，避免發電機因機械應力損壞。

變壓器保護：包括差動保護（識別繞組內部故障）、瓦斯保護（油浸式變壓器內部故障時油氣變化觸發）、溫度保護（監測繞組和油溫過熱）。

電動機保護：針對堵轉、斷相、相不平衡、過熱等故障，結合熱模擬算法（類似電機熱特性曲線），避免電機因過載或散熱不良燒毀。

線路保護：通過距離保護（根據故障點到保護安裝處的阻抗判斷位置）、高頻保護（利用載波通信實現線路兩端保護配合），快速切除輸電線路故障，減少停電范圍。

二、系統協調與控制功能：保障電網穩定運行

保護配合與選擇性

通過設定不同保護裝置的動作時限和整定值（如電流、電壓閾值），實現上下級保護的協調配合。例如，當下游線路故障時，靠近故障點的保護先動作，避免上游開關誤跳閘，縮小停電范圍。

支持 “三段式過流保護”（速斷、限時速斷、過電流），根據故障嚴重程度分級動作，平衡保護速度與選擇性。

自動重合閘控制

對于暫時性故障（如雷擊、樹枝碰線），在斷路器跳閘后自動重合閘，恢復供電。GE 裝置可區分永久性故障（如線路斷線）和暫時性故障，避免重合閘對設備的二次沖擊。

系統穩定控制

在電網發生嚴重故障（如大型發電機跳閘）時，通過切機、切負荷等措施，維持系統頻率和電壓穩定，防止連鎖反應導致全網崩潰。

三、輔助功能與技術特色：智能化與可靠性升級

數據監測與通信

實時采集電流、電壓、功率、頻率等電氣量，以及設備溫度、開關狀態等非電氣量，通過以太網、RS-485 等接口上傳至監控系統（如 SCADA），支持遠程監控與故障分析。

內置 IEC 61850、Modbus 等通信協議，兼容智能電網數字化變電站需求，實現與其他設備的無縫對接。

事件記錄與故障錄波

記錄故障發生前后的電氣量波形（如故障前 200ms、故障后 500ms 的電流電壓曲線），幫助工程師分析故障原因，優化保護配置。

存儲操作日志、報警事件（如定值修改、保護動作），支持按時間順序查詢，便于運維追溯。

自檢與冗余設計

內置硬件自檢功能，實時監測裝置電源、CPU、通信模塊等狀態，發現異常時發出告警，避免保護裝置自身故障導致拒動或誤動。

部分高端型號支持雙 CPU 冗余、電源冗余，關鍵模塊（如通信、采樣回路）采用冗余設計，提升系統可靠性。

自適應與智能化功能

通過機器學習算法或自適應邏輯，根據電網運行方式（如負荷變化、接線方式調整）自動優化保護整定值，減少人工調試工作量。

支持 “一鍵式” 故障定位，結合故障錄波數據和電網拓撲，快速估算故障點位置，縮短檢修時間。

四、典型應用場景功能適配

發電廠：發電機差動保護、勵磁系統故障監測、廠用電系統過載保護，確保發電設備安全啟停。

輸電網絡：超高壓線路的高頻保護、距離保護，配合變電站自動化系統實現快速故障切除。

工業配電：電動機堵轉保護、變壓器溫度監控，防止生產線因電氣故障停機。

新能源并網：風電 / 光伏逆變器的過壓保護、頻率異常保護，滿足電網并網規范要求。

GE 繼電保護裝置通過集成數字化、智能化技術，將傳統保護功能與現代通信、數據分析結合，不僅實現故障的 “檢測 - 隔離 - 恢復” 閉環控制，還為電力系統的智能化運維提供數據支撐，是保障電網安全、高效運行的關鍵環節。
